回转窑
【产品参数】
单机产量：
0.9-42t/h
直径范围：
1.4-3.2m
电机功率：
1.8-125KW
【适用物料】
按处理物料不同可分为水泥窑、冶金化工窑和石灰窑、湿法回转窑、干法回转窑。其他还有冶金回转窑，氧化锌回转窑，石灰回转窑，陶粒砂回转窑等。
正品保障
质量保障，提供发票
无忧服务
三包保障，线下服务
省钱放心
价格实惠，买的放心
物流上门
品牌物流，多快好省
适用领域
广泛应用于建材、冶金、化工、环保等生产行业中。
矿山设备
矿山破碎生产线的合理布置关系着整个石料生产线的生产效率。常用的破碎机设备有颚式破碎机、反击式破碎机、冲击式破碎机、圆锥式破碎机等……
建筑领域
较适宜建筑垃圾处理的破碎机设备是一种叫做破碎筛分联合一体化的设备：固定式破碎筛分站、轮胎式移动破碎筛分站和履带式破碎筛分站等……
固体废弃物
该领域主要是利用破碎、粉磨工具对固体废弃物施力而将其粉碎，所得产物根据粒度的不同，利用不同筛孔尺寸的筛子将物料进行粗细分离的过程。
煤炭化工
无论原煤的初加工，还是在选煤过程中，破碎作业都是非常关键的一环，它直接影响着煤炭的销售和后续加工过程的投资，直接关系到煤炭企业的经济效益。
突出优势
佰辰机械用心铸造产品，倾力奉献社会。我们不仅重视科技的完善，更注重设备的性和安定性，我们综合全面考虑，将设备综合性能做到好。
回转窑动态平衡中的回转窑窑皮普遍均匀平整粗糙，物料翻滚移动顺畅、平缓，料层均匀稳定，熟料质量提高。
铲除厚回转窑窑皮和回转窑窑圈，扩大回转窑的有效截面积，水泥熟料产能普遍提高10%以上，回转窑运转率提高10%以上。
使用时回转窑不停产、不改变现有的操作工艺参数、不耗费任何材料，综合经济效益显著提高。
热窑处理清掉结圈，人员、设备都在外部，不受回转窑高温的危害，对髙温大粉尘环境适应性好，即是结圈垮塌人员设备也无危险。
有效遏制回转窑红窑、回转窑结大小球结蛋事故，回转窑窑衬和轴瓦、电机、回转窑筒体得到有效?；?，显著延长使用寿命。
冲击功大,处理回转窑结圈事故速度快，数十分钟快速清掉窑内结圈。
本机具有多种功能，即可预防有效清掉结圈，也可击碎窑内结大小蛋球。
工作原理

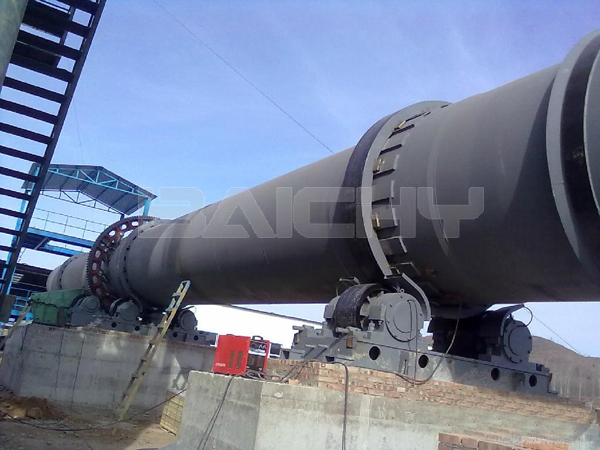

回转窑的筒体由钢板卷制而成，筒体内镶砌耐火衬，且与水平线成规定的斜度，由3个轮带支承在各挡支承装置上，在入料端轮带附近的跨内筒体上用切向弹簧板固定一个大齿圈，其下有一个小齿轮与其啮合。正常运转时，由主传动电动机经主减速器向该开式齿轮装置传递动力，驱动回转窑。物料从窑尾（筒体的高端）进入窑内煅烧。由于筒体的倾斜和缓慢的回转作用，物料既沿圆周方向翻滚又沿轴向（从高端向低端）移动，继续完成其工艺过程，生成熟料经窑头罩进入冷却机冷却。燃料由窑头喷入窑内，燃烧产生的废气与物料进行交换冲击式破碎机后，由窑尾导出。本设计不含燃料的燃烧器。
技术参数
| 规格型号 | Φ2.8/2.5×44 | Φ3×48 | Φ3.2×50 | Φ3.2×50 | Φ3.3×50 | Φ3.3×54 | ||
|---|---|---|---|---|---|---|---|---|
| 生产能力(t/d) | 300 | 700 | 1000 | 1200 | 1200 | 1500-1800 | ||
| 窑体斜度(%) | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | ||
| 支撑数(pc) | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 挡轮形式 | 机械 | 机械或液压 | 机械或液压 | 液压 | 液压 | 液压 | ||
| 窑体转速 | 主传动(r/min) | 0.445-2.22 | 0.676-3.38 | 0.36-3.57 | 0.4-4.07 | 0.36-3.57 | 0.39-3.9 | |
| 辅助传动(r/h) | 4.75 | 9.36 | 6.5 | 6.5 | 5.61 | 7.66 | ||
| 主传动 | 电动机 | 型号 | ZSN4-225-21 | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-091B | ZSN4-280-11B | ZSN4-315-092 |
| 功率(kw) | 55 | 160 | 160 | 160 | 190 | 220 | ||
| 调速范围(r/min) | -1500 | -1500 | -1500 | -1500 | -1500 | -1500 | ||
| 减速机 | 电压(v) | 440 | 440 | 440 | 440 | 440 | 440 | |
| 型号 | ZS145-1-l | ZS145-1-l | ZSY450-40-V | ZSY450-40-V | ZSY450-40-V | NZS995-28VIBL | ||
| 总速比 | 49.63 | 40 | 40 | 40 | 40 | 28 | ||
| 测速发动机 | 功率(kw) | 22 | 22 | 22 | 22 | 22 | 22 | |
| 测速范围(r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 电压(v) | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 辅助传动 | 电动机 | 型号 | Y122M-4 | Y160M-4B | Y160M-4B | Y160M-4B | Y160M-4B | Y220L1-6 |
| 功率(kw) | 4 | 15 | 11 | 11 | 15 | 18.5 | ||
| 调整范围(r/min) | 1440 | 1460 | 1460 | 1460 | 1460 | 970 | ||
| 电压(v) | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 减速机 | 型号 | ZL35-16 | ZL35-7-l | ZSY160-31.5 | ZSY355-31.5 | ZSY160-31.5 | ZSY355-31.5 | |
| 总速比 | 40.44 | 31.5 | 31.5 | 31.5 | 31.5 | 45 | ||
| 规格型号 | Φ3.5×54 | Φ4×60 | Φ4.6×64 | Φ4.8×74 | Φ5×74 | Φ5.6×87 | Φ6×95 | ||
|---|---|---|---|---|---|---|---|---|---|
| 生产能力(t/d) | 1500-1800 | 2500 | 3500 | 5000 | 6000 | 8000 | 10000 | ||
| 窑体斜度(%) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 支撑数(pc) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 挡轮形式 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | 液压 | ||
| 窑体转速 | 主传动(r/min) | 0.39-3.9 | 0.41-4.07 | 0.4-4.0 | 0.35-4 | 0.35-4 | MAX5 | MAX5 | |
| 辅助传动(r/h) | 7.66 | 8.2 | 7.93 | 8.52 | 7.68 | 8.7 | 9.3 | ||
| 主传动 | 电动机 | 型号 | ZSN4-315-092 | ZSN4-355-092 | ZSN4-355-12 | ZSN-400-092 | ZSN4-450-096B | ZSN-280-097B | ZSN-280-098B |
| 功率(kw) | 220 | 315 | 400 | 630 | 710 | 800 | 950C×2 | ||
| 调速范围(r/min) | -1000 | -1000 | 100-1000 | 1500 | 87.5-1000 | 100-1000 | 100-1000 | ||
| 减速机 | 电压(v) | 440 | 440 | 440 | 660 | 660 | 660 | 660 | |
| 型号 | NZS995-1-28VIBL | YNS1110-22.4VBR | YNS1400-31.5VIBL | JH710C-SW305-40 | JH800C-28 | JH900C-SW305-25 | JH900C-SW305-28 | ||
| 总速比 | 28 | 22.4 | 31.5 | 42.226 | 26.812 | 23.901 | 26.616 | ||
| 测速发动机 | 功率(kw) | 22 | 22 | 22 | 22 | 22 | 22 | 22 | |
| 测速范围(r/min) | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | 0-2000 | ||
| 电压(v) | 110 | 110 | 110 | 110 | 110 | 110 | 110 | ||
| 辅助传动 | 电动机 | 型号 | Y200L1-6 | Y180L-4 | Y200L-4 | Y250M-4 | Y250M-4 | Y280M-4 | Y315M1-4 |
| 功率(kw) | 18.5 | 22 | 30 | 55 | 55 | 90 | 132 | ||
| 调整范围(r/min) | 970 | 1470 | 1470 | 1480 | 1480 | 1480 | 1490 | ||
| 电压(v) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| 减速机 | 型号 | ZSY355 | YNS440-45II4 | YNS497-45ZC | JH220C-SW302-28 | JH280C-45 | ZSY400C-45 | ZSY450-35.5-l | |
| 总速比 | 45 | 45 | 45 | 28 | 45 | 31.5 | 35.795 | ||

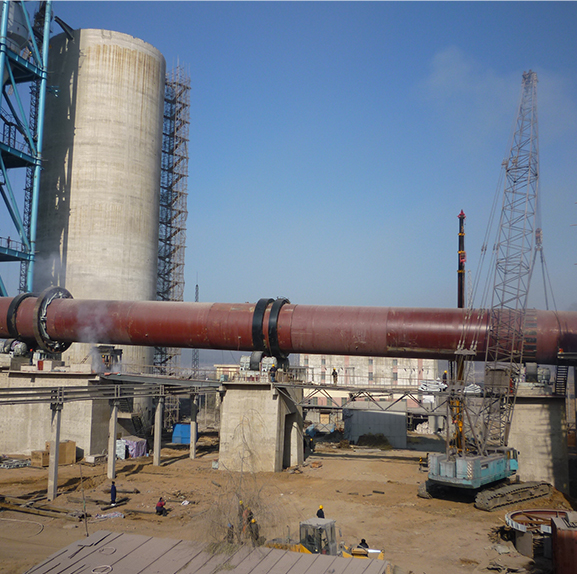

相关案例
