适用领域
摇床属于重力选矿设备，多用在重选工艺中。
矿山设备
矿山破碎生产线的合理布置关系着整个石料生产线的生产效率。常用的破碎机设备有颚式破碎机、反击式破碎机、冲击式破碎机、圆锥式破碎机等……
建筑领域
较适宜建筑垃圾处理的破碎机设备是一种叫做破碎筛分联合一体化的设备：固定式破碎筛分站、轮胎式移动破碎筛分站和履带式破碎筛分站等……
固体废弃物
该领域主要是利用破碎、粉磨工具对固体废弃物施力而将其粉碎，所得产物根据粒度的不同，利用不同筛孔尺寸的筛子将物料进行粗细分离的过程。
煤炭化工
无论原煤的初加工，还是在选煤过程中，破碎作业都是非常关键的一环，它直接影响着煤炭的销售和后续加工过程的投资，直接关系到煤炭企业的经济效益。
突出优势

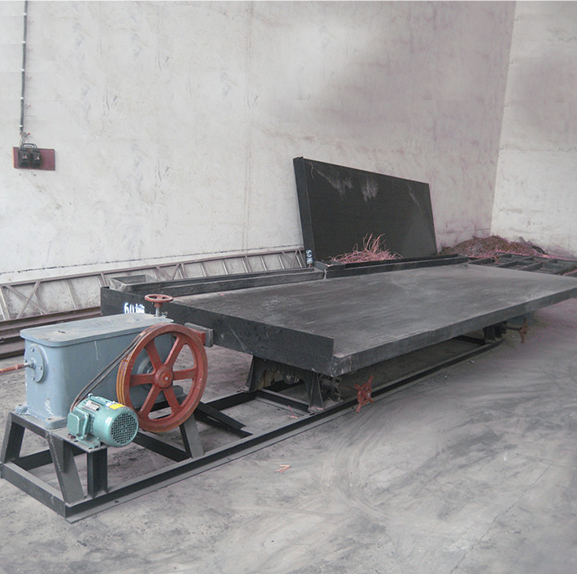

6-s摇床占地面积小、处理量大、省电节能、设备成本相对低廉，具有富矿比高，选别效率高，看管容易，便于调节冲程、冲次等优点。在改变横向坡度和冲程时仍可保持床面运行平衡，弹簧放置于在箱体内，结构紧凑，并且能一次得出精矿和尾矿。
摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成床面的纵向往复运动是通过曲柄连杆式传动机构来实现的。电动机通过皮带传动使大皮带轮带动曲轴旋转摇杆随之作上、下运动，摇杆向下运动时，肘板推动后轴和往复杆向后移动，弹簧受到压缩床面是通过联动座和往复杆相连的，所以此时亦使床面作后退运动，当摇杆向上运动时，由于受到弹簧的伸张力推动，床面随之向前运动。
佰辰生产的摇床不断开发创新，从一开始的直条床面摇床基础上发展到单曲波床面摇床双曲波床面摇床，使摇床的处理量、回收率和富集比都有大幅度的提高。
工作原理
摇床是用于选别细粒矿料的重力选矿设备。 摇床的选矿过程是在具有来复条的床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给水槽供给横向冲洗水，于是矿粒在重力，横向流水冲力，摇床床面作往复不对称运动所产生的惯性和磨擦力的作用下，按比重和粒度分层，并沿摇床床面做纵向运动和沿倾斜床面做横向运动。因此比重和粒度不同的矿粒沿着各自的运动方向逐渐沿对角线呈扇形流下，分别从精矿端和尾矿侧的不同区排出，然后被分成精矿，中矿和尾矿。
技术参数
| 名称 | 粗砂床面 | 细砂床面 | 矿泥床面 | |
|---|---|---|---|---|
| 床面尺寸 | 长度(mm) | 4450 | 4450 | 4450 |
| 传动端宽(mm) | 1855 | 1855 | 1855 | |
| 精矿端宽(mm) | 1546 | 1546 | 1546 | |
| 给矿粒度(mm) | ≤2 | ≤0.5 | ≤0.15 | |
| 给矿量(t/d) | 30-60 | 10-20 | 15-25 | |
| 给矿浓度(%) | 25-30 | 20-25 | 15-25 | |
| 行程(mm) | 24-29 | 14-18 | 12-16 | |
| 冲次(t/min) | 210-220 | 270-280 | 280-300 | |
| 频率(t/h) | 45-48 | 45-53 | 50-57 | |
| 床面横向坡度(°) | 3.5-5.0 | 1.5-3.5 | 1-2 | |
| 选矿面积 | 7.6 | 7.6 | 7.6 | |
| 床面断面形状 | 矩形 | 锯齿形 | 三角形 | |
| 电机功率(kw) | 190-380 | 190-380 | 190-380 | |
| 驱动形式 | 偏心连杆结构 | |||
